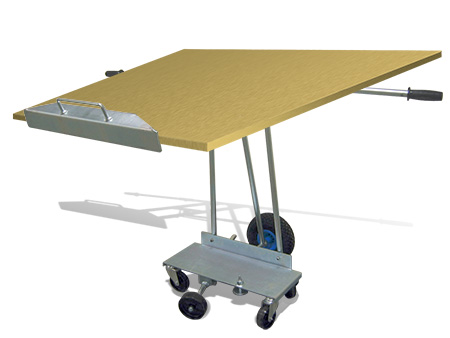

Platten-Schwenkwagen

Für senkrechten Transport und waagerechte Verarbeitung von Platten

Plattenschwenkwagen

Rollen-Set

für Platten-Schwenkwagen

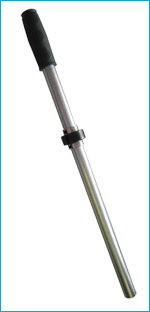

Platten-Schwenkwagen-Rollen-Set

...damit die Platten sich leichter und schonender auf die Säge abgerollen lassen

Vorteile:

  • Platten lassen sich problemlos senkrecht transportieren
    und zur Weiterverarbeitung in die Waagerechte bringen
  • Kompakt durch abnehmbare Griffe

Art.-Nr.: 0112.00.308.101

Konstruktion:

  • Stabilität durch breites Luftrad Ø 260 x 85 mm
  • 4 Lenkrollen aus Polyamid mit Polyurethan Laufbelag
  • Ausfahrbare Stützstrebe mit Polyamidrad
  • Solide Bauweise

Technische Daten:

  • Transport von Platten bis zu 3.000 x 45 x 2.000 mm
  • Abmessungen (L x B x H): 1.700 x 400 x 1.000 mm
  • Eigengewicht: 23 kg
  • Tragkraft: 150 kg

Details:

Plattenschwenkwagen
  • Sicher abgestützter Plattenarm durch den sehr belastbaren Sperrhaken
Plattenschwenkwagen
  • Zusätzliche vertikale Stützstrebe
Plattenschwenkwagen
  • Standfestigkeit durch die ausfahrbare Stützstrebe

Anwendung:

Plattenschwenkwagen Anwendungsbeispiel

Produktinfo:

Fast jede Art von großen Platten bis zu den Maßen 3.000 x 45 x 2.000 mm und mit einem Gewicht von bis zu 150 kg läßt sich mit dem Platten-Schwenkwagen problemlos nur von einer Person senkrecht transportieren und dann zur Bearbeitung in die Waagrechte bringen.

Wie alle unsere Produkte ist der Platten-Schwenk-wagen solide verarbeitet. Die Wanne besteht aus gebogenem Stahlblech und ist zum Schutz des Transportgutes mit Filz gepolstert. Durch seine kompakte Bauweise (Grifflänge 1.700 mm, Höhe 1.000 mm, Fahrbreite 400 mm), seine abnehmbaren Griffe und dem geringen Eigengewicht von 23 kg ist er leicht transportierbar und somit jederzeit auch vor Ort einsetzbar.

Unser Platten-Schwenk-Wagen ist von der Holz-Berufsgenossenschaft anerkannt und verwendet. Er ist in der aktuellen Broschüre BGI 734 der Holz-Berufsgenossenschaft auf der Seite 12 rechts oben und in der Mitte veröffentlicht. Sie finden ihn und andere unsere Transporthelfer auf dem Stand von Holz-Berufsgenossenschaft auf den Messen IHM München
und Holz-Handwerk Nürnberg.

Neues Schwenksicherungssystem

Grundplatte mit Schwenksicherung


Platten-Schwenkwagen ArretierungTransportarretierung des Schwenkarms durch gefederten Stift. Der Stift verhindert das Schwenken des Schwenk-Arms in die horizontale Lage während des Plattentransports. Um den Schwenk-Arm in die horizontale Lage schwenken zu können, soll man mit dem Fuß die Entriegelungscheibe des Stifts nach unten betätigen.

Platten-Schwenkwagen



Prospekt "Platten-Schwenkwagen" als PDF downloaden, 405 KB

Platten-Schwenkwagen Montageplan als PDF downloaden, 250 KB
